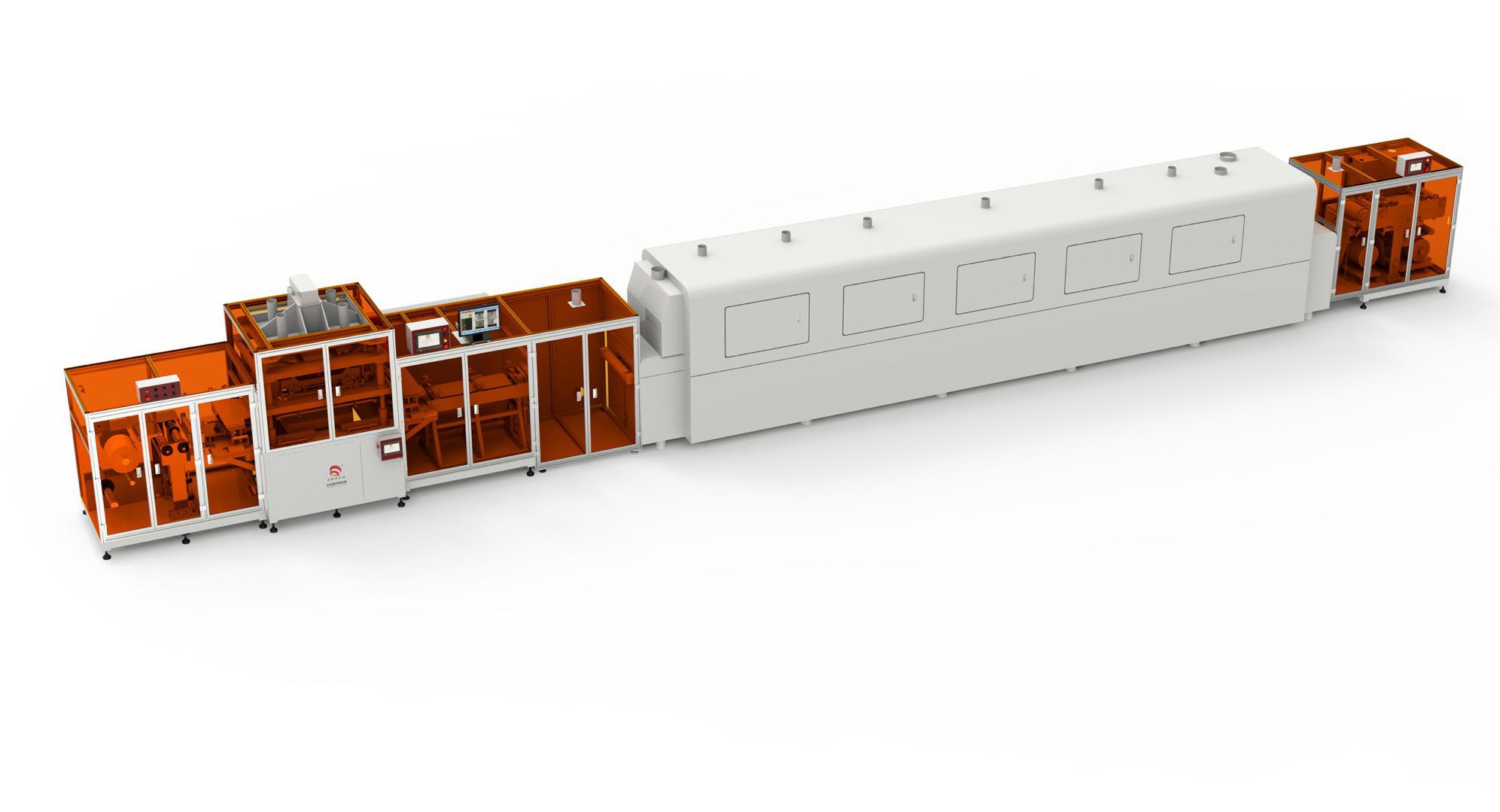

FPC卷對卷防焊CCD視覺對位全自動絲網印刷機
FPC r-lo-roll solder mask CCD vision alignment automatic screen printing machine
EPL-SY2863CCD
FPC卷裝材料軟性線路板防焊(RTR SM)及文字印刷生產
FPC package material flexible circuit board anti-weld (RTR SM) and text printing production
設備參數
印刷尺寸: 260X610mm
平臺尺寸: 480X750mm
最大網框: (外) 750X970 mm (固定尺寸)
設備尺寸:長16550X寬1750X高2350mm
最大卷徑: 300mm重量50kg
收放卷軸: 3寸6寸互轉
設備重量: 9000KG
最高印次: 120次/Hr
設備功率: 80KW
產品特點
●印刷主機采用四柱式結構升降設計,保證整個升降機構更加穩定精度更高。
●印刷平臺采用進口鋁合金材質,表面硬質陽極處理,配合強力真空吸附及破真空功能,防止制品在印刷過程發生偏移及印后制品產生靜電影響搬送。
●印刷區采用UVW對位平臺,配合日本CCD視覺系統及工業電腦,采用4支數字相機抓取mark位置達到精確對位功能。
●印刷壓力采用數字恒壓控制方式,可直接于觸摸屏中數字化設置顯示,直觀高效,確保印刷膜厚的均勻性。
●網版采用固定尺寸方便拆裝,配合機械和氣動鎖緊功能保障印刷時不發生移位,以達到印刷精度要求。
●印刷區域及收卷部位安裝高效離子靜電消除器,消除靜電對印刷收卷換制品時產生的不利因素。
●放卷、收卷系統采用EPC自動糾偏系統,有效保證材料在輸送時的直線度,提高CCD視覺系統的對位速度,也保障了收料時的整齊性為下一工序生產做好基礎。放卷印刷搬送干燥收卷單元采用恒定張力控制系統,有效降低RTR印刷生產中對FPC制品產生漲縮影響。
●系統智能化:制品料號生產時所設置的參數可保存,后續再生產同一料號時直接調取或者以掃描二維碼方式選擇保存或使用 ,通過對接MES系統,逐步實現智能化制造管理。
●整機可設置多級權限密碼管理系統,可根據公司內部實際情況開放操作權限,避免出現無關作業員誤操作。
●整機沒有多道安全保護裝置,提高整機的安全性能。
