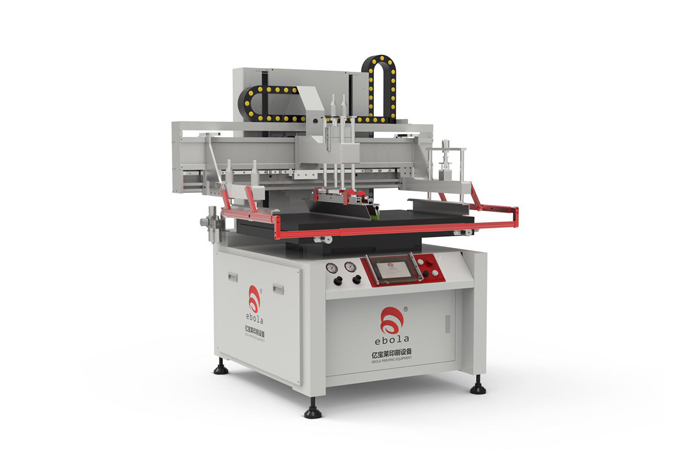

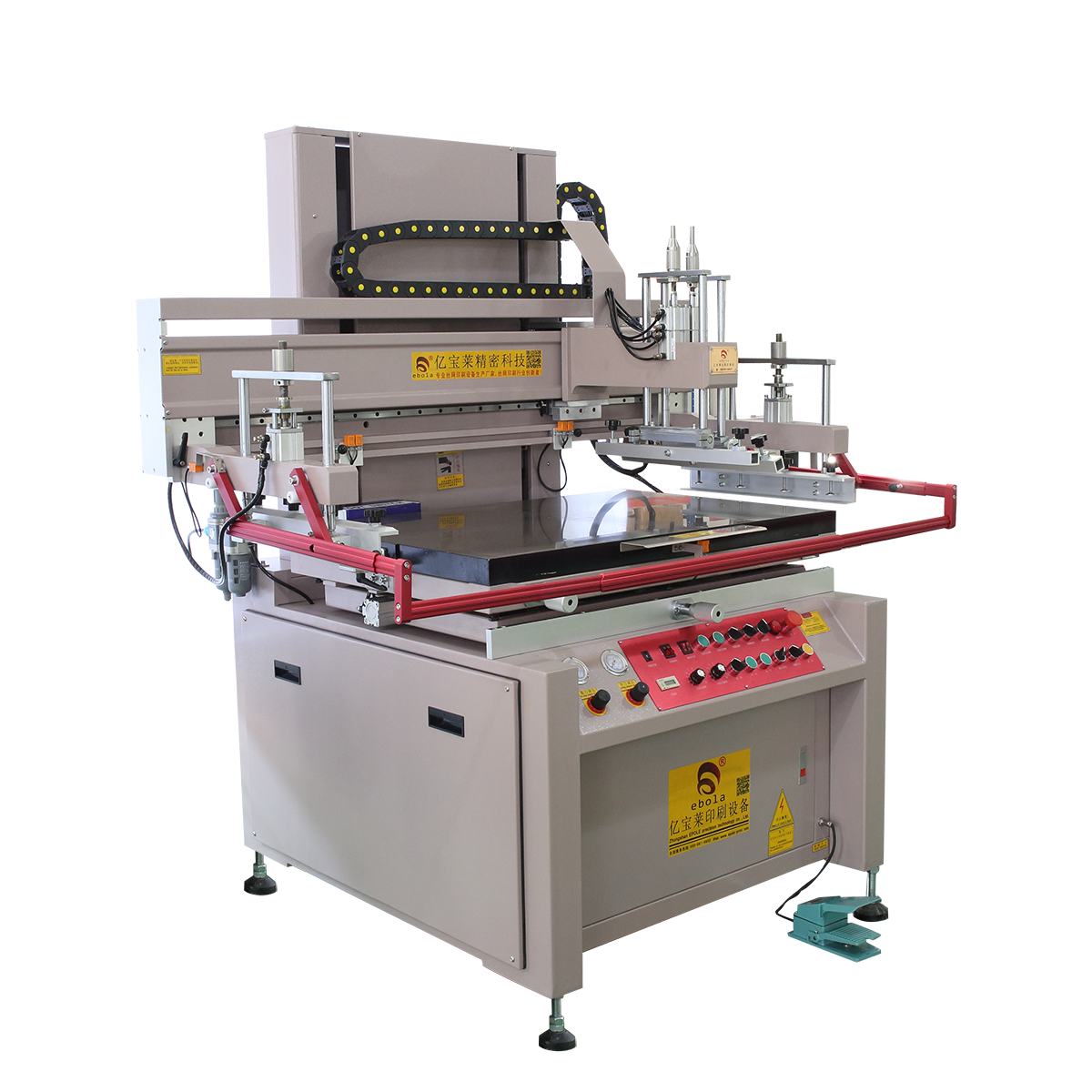

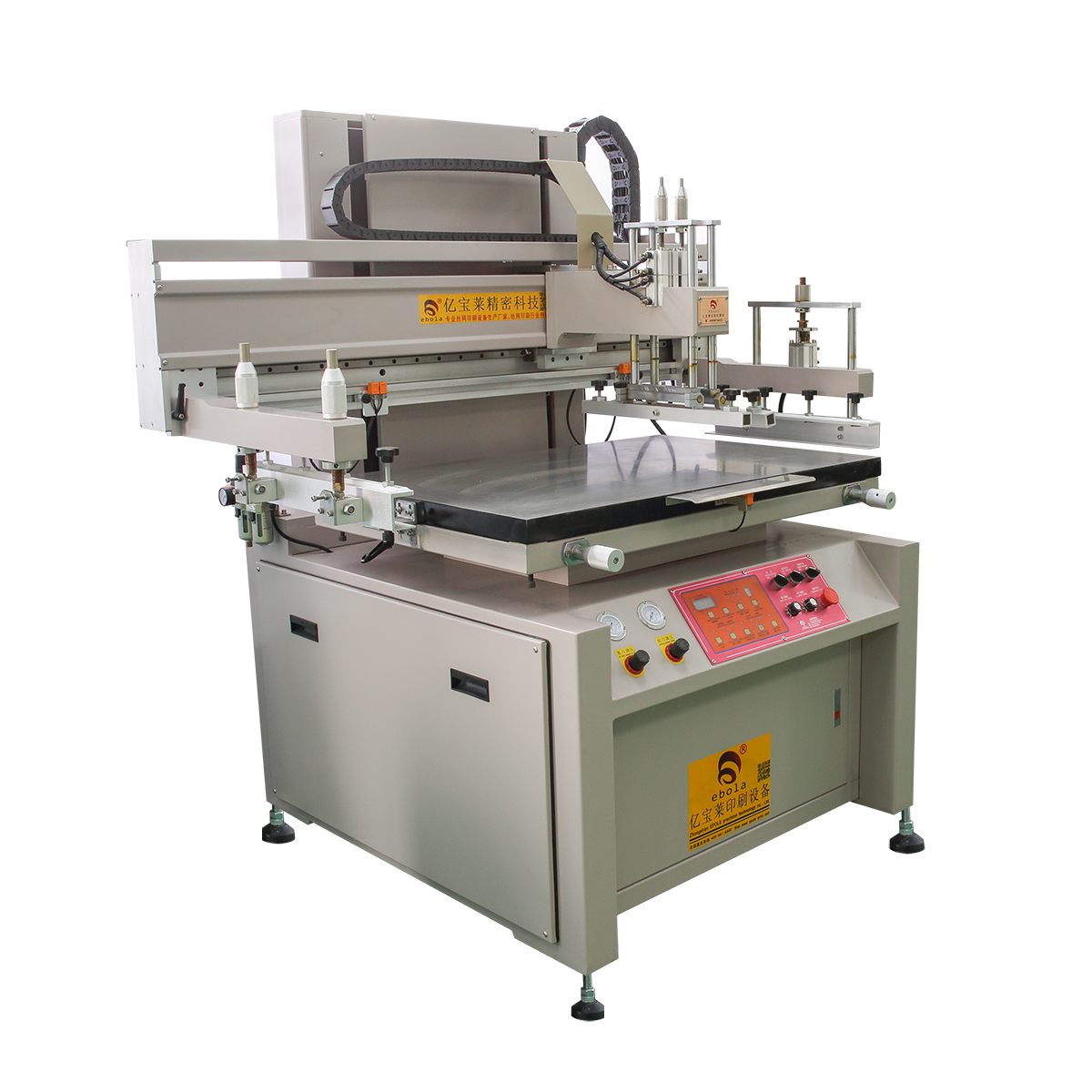

精密絲網印刷機Precision Screen Printer
EPL-SY2840DC
FPC單張軟性線路板、軟硬結合板、PCB硬板、 文字、防焊(SM)塞孔印刷生產
FPC single flexible circuit board, hard and soft board, PCB hard board, text, anti-weld (SM) plug hole printing production
設備參數
印刷尺寸: 400x 500mm
平臺尺寸: 500x 700mm
最大網框: 700x 900mm外
平臺平整度: +0.03mm
承印厚度: 0.1-10mm
印刷速度: 40~ 300mm/sce
印刷壓力: 24.0~6.0Kgf/cm
最高印次: 900次/Hr
電源/功率: 220V/3.0KW
設備尺寸: 1250x1100x 1700mm
產品特點:
●立式結構,網版垂直上下升降,印刷頭左右動作。
●網版升降和印刷過程采用獨立驅動源,動作協調、速度穩定可調。
●印刷采用私服馬達驅動印刷刀架。配觸摸屏控制系統數字化控制行程,各項動作獨立調校。
整體精磨高強硬度平臺, 均布吸氣孔,中外合資高強真空吸 氣泵,強力真空吸附 ,平臺水平和垂直方向配附精密微調手柄 ,微調行程±10mm,微調精確,套印對版方便保證多次套印準確。
●沒有手動/半自動/全自動三種印刷模式,自動印刷間接時間數字控制(1~9秒)。
●獨立設計的機頭升降裝置,刮墨刀/ 回墨刀、網版裝卸和網版清洗方便。
●左右網夾臂安裝版距調節裝置,左右移動配附直線滑塊,調整方便。
●刮印和回墨的角度可調節,氣動同步離網裝置,離網高度可自由調控。
●設計有急停按鈕,安全剎車板,安全桿結構,提高整機的安全性能。
